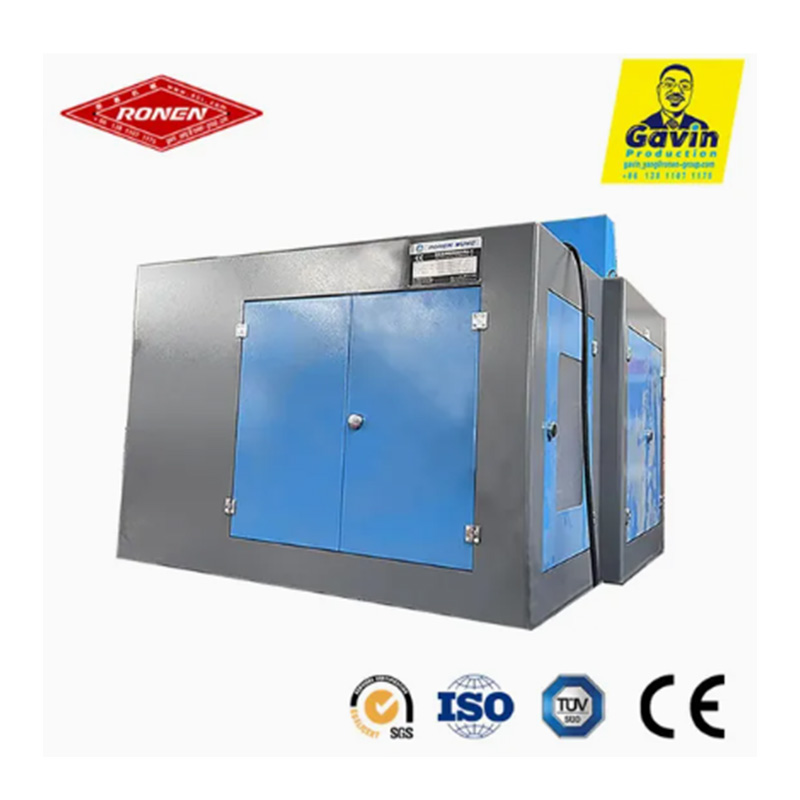

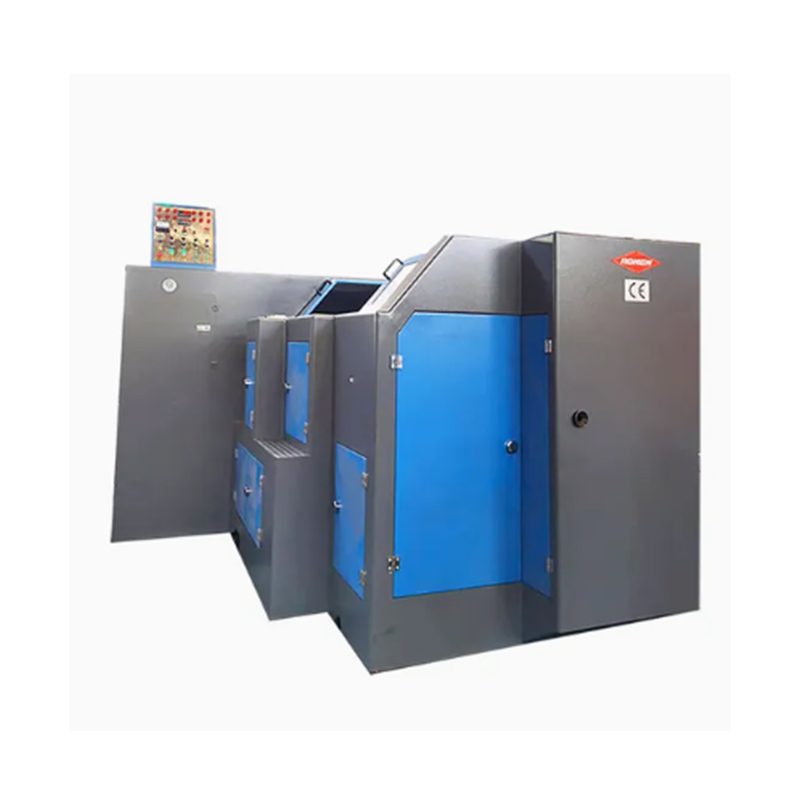

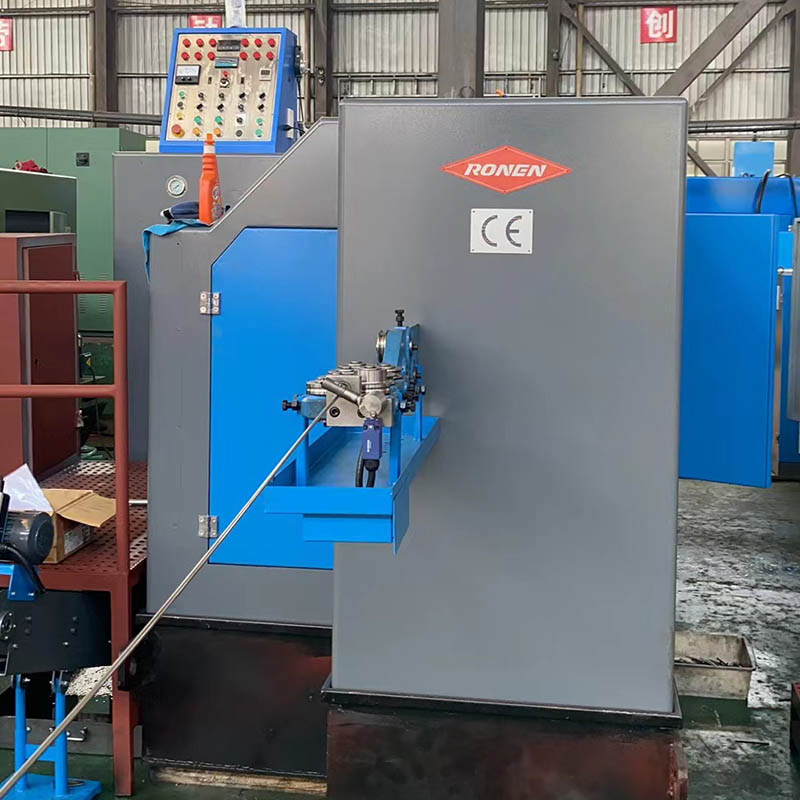

Ronen®3 Die 3 Station Bolt Former oblikuje surovec vijaka v treh korakih: prva matrica raztegne žico, druga matrica oblikuje glavo, tretja matrica pa odreže odvečne dele. Ko so dimenzije kalupa nastavljene, bo stroj deloval samodejno, kar je ključna prednost, ki proizvajalcem pomaga povečati učinkovitost proizvodnje in zagotoviti dosledno kakovost vijakov.
Oblikovalnik vijakov 3 Die 3 Station uporablja tri komplete kalupov in tri zaporedne delovne postaje za hladno iztiskanje kovinske žice v surovce vijakov. Hitrost je zmerna, primerna za tovarne s srednje velikimi naročili in tiste, ki imajo posebne zahteve po kakovosti.
3-die 3 Station Bolt Former je stroj za hladno obdelavo, ki oblikuje glave vijakov s tremi različnimi postopki. Odrezani žični surovci se zaporedoma prenašajo skozi tri različne kalupe. Na vsaki postaji določen udarec udari v prazno, ga postopoma usmeri in oblikuje. Tristopenjski postopek lahko proizvede glave vijakov s popolno strukturo in dobro obliko.
Na prvi postaji 3 Die 3 Station Bolt Former se izrezani surovci pritisnejo z luknjačem. To začetno stiskanje sproži postopek stiskanja, zbiranje kovine na enem koncu surovca. Oblikuje osnovno krožno montažno obliko, ki se pripravlja za natančnejše oblikovanje v naslednjih postajah. Ta stopnja je ključnega pomena za normalen pretok kovine.
Tretja in zadnja postaja oblikovalnika vijakov je tam, kjer prebijalec za fino obdelavo prisili kovino, da popolnoma zapolni natančno votlino kalupa. Posledica tega bo glava s popolnimi dimenzijami in različnimi značilnostmi, kot je popolna oblika šesterokotne glave ali podložne glave.
| Model | Enota | RNBF-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Kovaška postaja | št. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Sila kovanja | Kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 115.000 | 120.000 |
| maks. premer rezanja | mm | Ø8 |
Ø10 |
Ø10 |
Ø12 |
Ø12 |
Ø15 |
Ø15 |
Ø15 |
| Največja rezalna dolžina | mm | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Izstopna stopnja | kos/min | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.O.Možganska kap | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O.Možganska kap | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Glavni hod bata | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Moč glavnega motorja | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Skupne zatemnitve odrezane matrice | mm | Ø30x45L |
Ø35x50L |
Ø35x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø63x69L |
Ø63x69L |
| Splošne zatemnitve štanca | mm | Ø40x90L |
Ø45x90L |
Ø45x125L |
Ø53x115L |
Ø53x115L |
Ø60x130L |
Ø60x130L |
Ø60x229L |
| Skupne zatemnitve glavne matrice | mm | Ø50x85L |
Ø60x85L |
Ø60x130L |
Ø75x135L |
Ø75x185L |
Ø86x135L |
Ø86x190L |
Ø86x305L |
| Die pitch | mm | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| Pribl.teža | ton | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Veljavni premer vijaka | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 8-12.7 | 8-12.7 |
| Dolžina stebla surovca | mm | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| Na splošno zatemni | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
Značilnost 3 Die 3 Station Bolt Formerja je, da so kalupi neodvisni in je postopek odpravljanja napak preprost. Trije kompleti kalupov so nameščeni ločeno. Če se katera od njih obrabi, zamenjajte le to. Tlak na vsaki delovni postaji je mogoče nastaviti individualno. Ohišje stroja ni težko in tal običajne delavnice ni treba narediti kot temelj.
