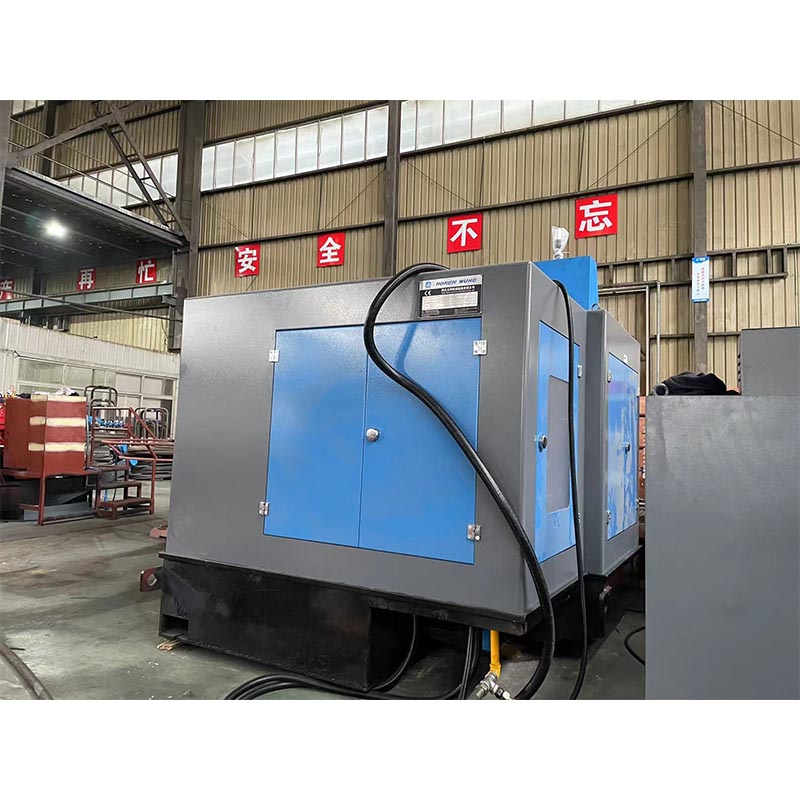

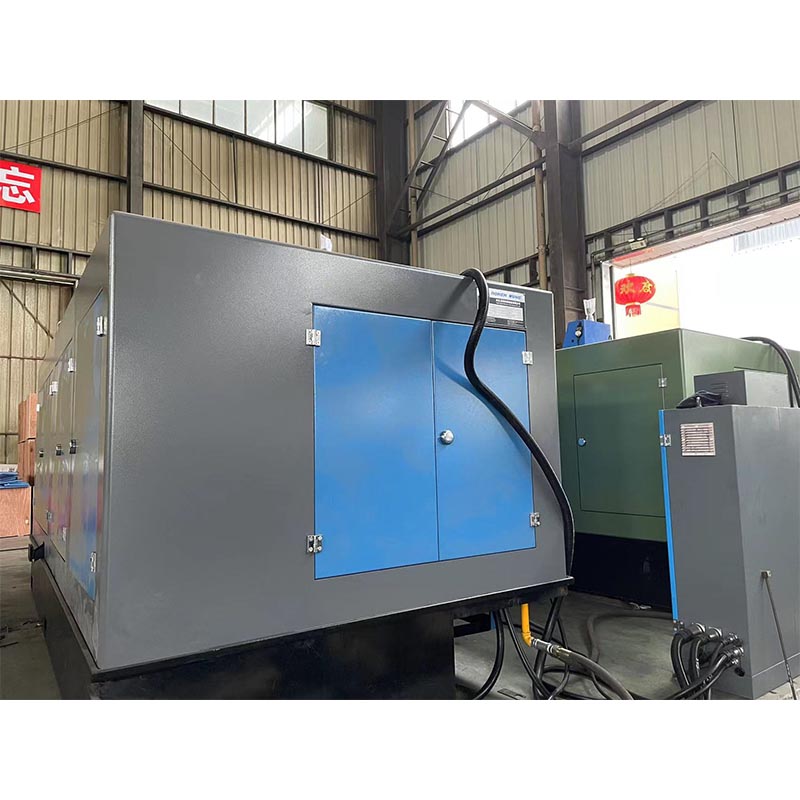

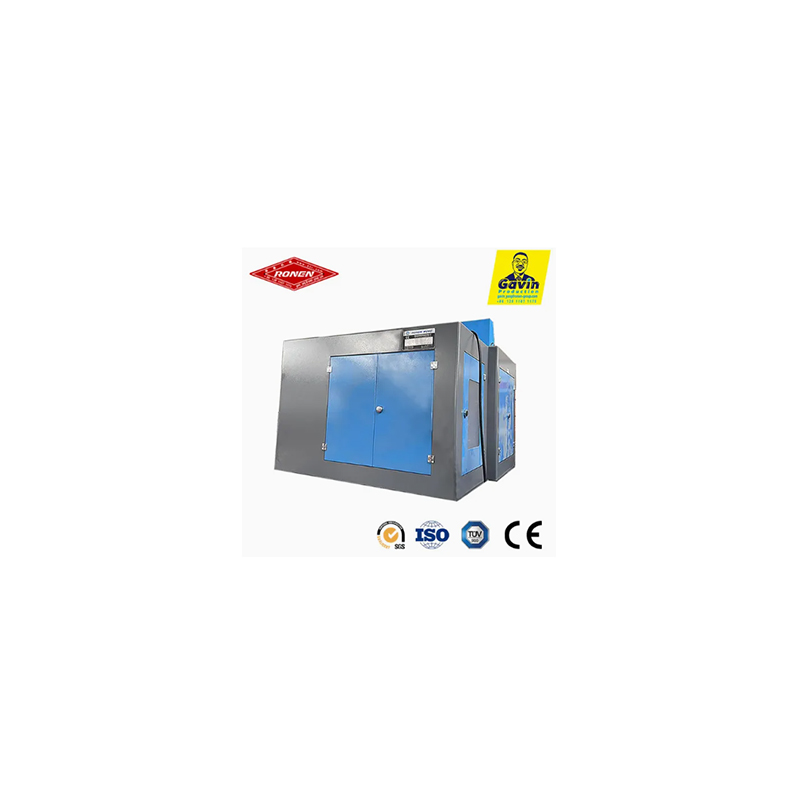

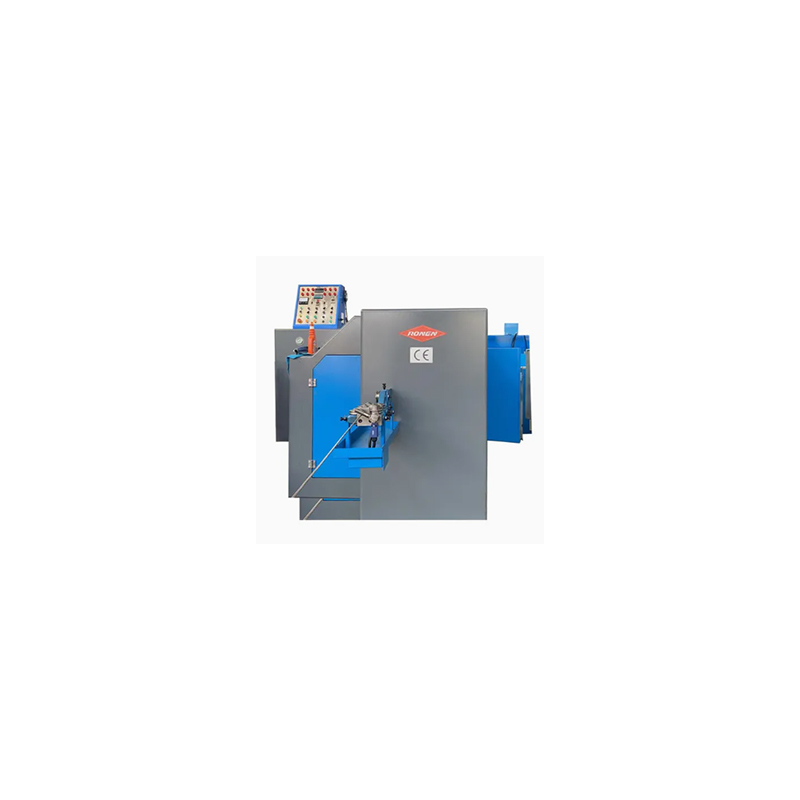

Stroj za oblikovanje vijakov Ronen® Cold Forging s 7 postajami zaključi celoten postopek izdelave vijakov na eni sami proizvodni liniji: dovajanje žice, stiskanje, oblikovanje glave, obrezovanje in predhodno rezanje navojev, s skupno sedmimi postajami. Ni potrebe po premikanju surovin med stroji.
7-stopenjski stroj za oblikovanje vijakov za hladno kovanje pretvori kovinsko žico v visoko natančne surovce vijakov s sedmimi zaporednimi postopki hladnega iztiskanja. Lahko obdeluje žice različnih premerov in izdeluje vijake, ki izpolnjujejo visoke zahteve glede natančnosti in trdnosti.
Cold Forging 7 Station Bolt Former Machine je sofisticiran stroj za hladno kovanje, posebej zasnovan za izdelavo vijakov s kompleksnimi glavami ali vijakov večjih velikosti. Prestane sedem zaporednih procesov kovanja na enojni žični gredici. Ta večstopenjski postopek omogoča znaten premik kovine in omogoča oblikovanje kompleksnih elementov, kot so globoki pogonski utori ali utori pod glavo.
Sedem postaj stroja za oblikovanje vijakov ima različne funkcije: postaja 1 je za podajanje in rezanje; Postaja 2 je za začetno oblikovanje oblike glave; Postaja 3 je za predkovanje glave; Postaja 4 je za natančno oblikovanje glave; Postaja 5 je za oblikovanje stopnice paličnega dela; Postaja 6 je za oblikovanje dela palice; in postaja 7 je za končno obdelavo. Celoten postopek se samodejno zaključi.

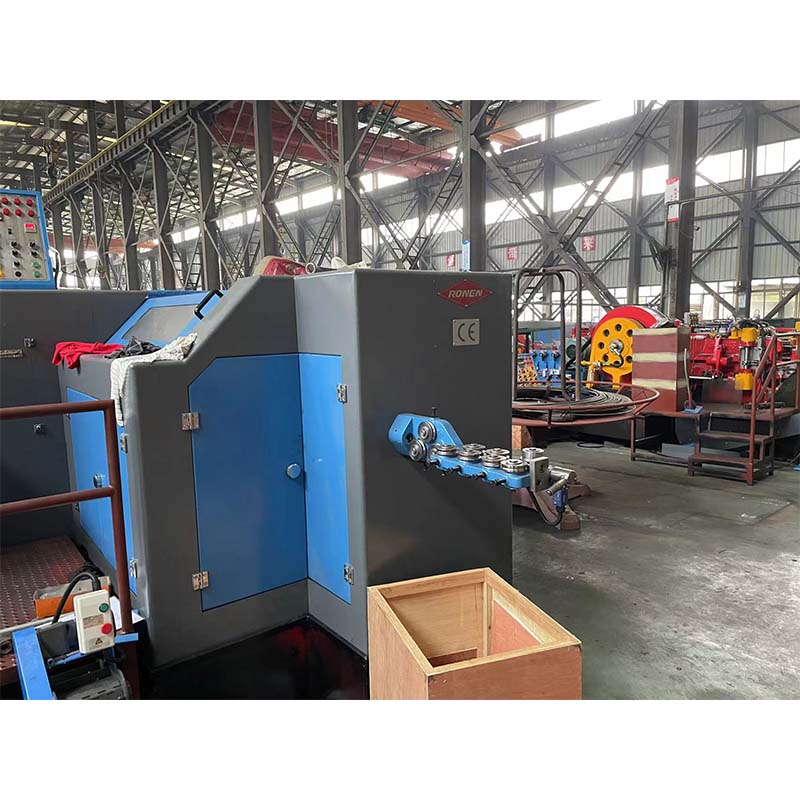

Stroj za oblikovanje vijakov s 7 postajami za hladno kovanje zahteva zelo natančen sistem podajanja in rezanja žice. Žica mora biti popolnoma poravnana, preden jo lahko razrežete na surovce natančne dolžine. Dosledna prazna prostornina je ključnega pomena, ker bo material porazdeljen skozi več faz oblikovanja, da se doseže končna oblika glave brez napak.
| Model | Enota | RNBG-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Kovaška postaja | št. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Sila kovanja | Kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 120.000 | 120.000 |
| maks. premer rezanja | mm | ø8 | ø10 | ø10 |
ø12 |
ø12 |
ø15 |
ø15 |
ø15 |
| Največja dolžina cui-off | mm | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Izhodna hitrost | kos/min | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.O.Možganska kap | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O.Možganska kap | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Glavni hod bata | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Moč glavnega motorja | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Skupne zatemnitve odrezane matrice | mm | ø30x45L |
ø35x50L |
ø35x50L |
ø45x59L |
ø45x59L |
ø63x69L |
ø63x69L |
ø63x69L |
| Splošne zatemnitve štanca | mm | ø40x90L |
ø45x90L |
ø45x125L |
ø53x115L |
ø53x115L |
ø60x130L |
ø60x130L |
ø60x229L |
| Skupne zatemnitve glavne matrice | mm | ø50x85L |
ø60x85L |
ø60x130L |
ø75x135L |
ø75x185L |
ø86x135L |
ø86x190L |
ø86x305L |
| Die pitch | mm | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| Pribl.teža | ton | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Veljavni premer vijaka | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 |
8-12.7 |
8-12.7 |
| Dolžina stebla surovca | mm | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| Na splošno zatemni | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
Glavna prodajna točka 7-stopenjskega stroja za oblikovanje vijakov za hladno kovanje je "obdelava po korakih na več postajah", ki omogoča izdelavo kompleksnih strukturnih vijakov z izjemno visoko natančnostjo. Njegovih sedem delovnih postaj postopoma oblikuje in izpopolnjuje ter zagotavlja, da je vsaka podrobnost pravilno urejena. Koncentričnost med glavo in steblom je izjemno dobra.
