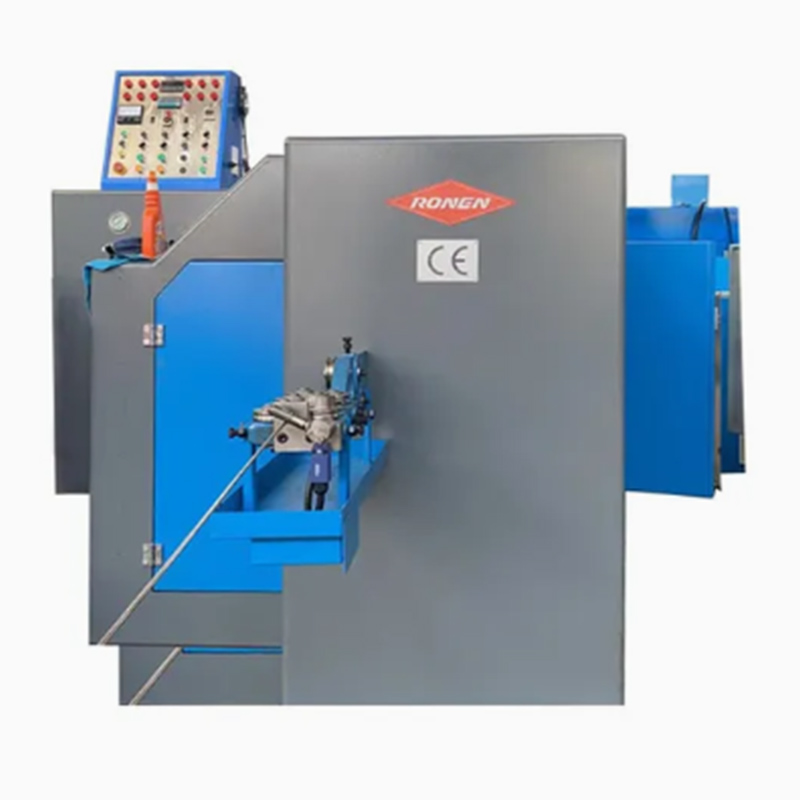

Avtomatski stroj za izdelavo vijakov s 4 matricami in 4 pihi

Proizvajalec Ronen® izdeluje avtomatski stroj za izdelavo vijakov s 4 matricami in 4 pihi, ki oblikuje surovce vijakov v štirih korakih kalupa in štirih postopkih kovanja: rezanje žice, stiskanje, oblikovanje glave, končno obrezovanje. Operaterji potrebujejo samo občasne preglede izhodov, ne pa stalnega nadzora.

Pošlji povpraševanje

Opis izdelka

Avtomatski stroj za izdelavo vijakov s 4 matricami in 4 vpihi uporablja štiri sklope kalupov in štiri zaporedne postopke žigosanja za samodejno preoblikovanje kovinske žice v surovce vijakov. Med proizvodnim procesom ni potrebno posredovanje delavcev. Stroji bodo sami opravili celoten postopek.

Podrobnosti o izdelku

Stroj za izdelavo vijakov obdela kovinsko žico v vijake v štirih korakih. Odreže del kovinske žice in jo nato napaja v štiri postaje. Na vsaki postaji bo luknjač pritisnil kovinsko žico, da se oblikujejo različni deli vijaka, kot sta glava ali konica vijaka. Na koncu se izdela končni vijak.

Postavite kolobar jeklene žice v avtomatski stroj za izdelavo vijakov s 4 matricami. Med obdelavo stroj najprej zravna jekleno žico, jo nato razreže na prednastavljene dolžine in jo končno oblikuje z neprekinjeno obdelavo, da naredi končne vijake. Ta avtomatizirani postopek je zasnovan za učinkovito proizvodnjo velike količine vijakov. Ta proces združuje nekaj, kar je bilo včasih več ločenih korakov, v neprekinjeno delovanje na enem samem stroju.

Stroj za izdelavo vijakov bo neposredno podajal material. Prva matrica prereže žico in oblikuje začetno obliko glave. Druga matrica jasneje oblikuje glavo (kot so robovi šesterokotne glave). Tretja matrica obdeluje palični del (preprosti koraki ali zmanjšanje premera). Četrta matrica dokonča glavo in paličasti del, končno pa se samodejno pošlje dokončan surovec.

Parametri izdelka

Model	Enota	DBF-64S	DBF-64SL	DBF-84S	DBF-104S	DBF-104L	DBF-134L	DBF-134L
Kovaška postaja	št.	4	4	4	4	4	4	4
Sila kovanja	Kgf	35.000	40.000	60.000	80.000	80.000	120.000	120.000
maks. premer rezanja	mm	F8	F8	Φ10	F12	F12	F15	F15
Največja rezalna dolžina	mm	80	105	115	135	185	190	265
Izhodna hitrost	kos/min	140-210	130-200	120-180	90-140	80-130	75-110	50-80
P.K.O.Možganska kap	mm	12	15	18	30	30	40	40
K.O.Možganska kap	mm	70	90	92	118	160	175	225
Glavni hod bata	mm	110	136	160	190	262	270	380
Moč glavnega motorja	Kw	15	15	22	30	30	37	37
Skupne zatemnitve odrezane matrice	mm	Φ30*45L	Φ30*45L	Φ50*50L	Φ45*59L	Φ45*59L	Φ63*69L	Φ63*69L
Splošne zatemnitve štanca	mm	Φ40*90L	Φ40*90L	Φ45*125L	Φ53*115L	Φ53*115L	Φ60*130L	Φ60*229L
Skupne zatemnitve glavne matrice	mm	Φ50*85L	Φ50*110L	Φ60*130L	Φ75*135L	Φ75*185L	Φ86*190L	Φ86*305L
Die pitch	mm	60	60	70	90	94	110	110
Pribl.teža	ton	8	10	14	18	21	28	33
Veljavni premer vijaka	mm	3-6	3-6	5-8	6-10	6-10	8-12.7	8-12.7
Dolžina stebla surovca	mm	10-65	10-80	15-90	15-110	20-152	20-160	40-220
Na splošno zatemni.	mm	530030002300	550031002300	650032002500	740035002800	900035002900	1000038002900	1100038003000

Prodajne točke izdelkov

Prodajna točka avtomatskega stroja za izdelavo vijakov s 4 matricami in 4 vpihi je "popolnoma samodejno + oblikovanje štirih kalupov". Je zelo učinkovit in prihrani delo. Z vidika učinkov postopka lahko postopek s štirimi pihi v štirih kalupih proizvede izdelke z večjo natančnostjo kot postopek z dvema pihoma v dveh kalupih z natančnejšim nadzorom oblikovanja. Prehod loka glave vijaka z okroglo glavo je enakomeren in neprekinjen brez očitnega odstopanja; šesterokotna struktura vijaka s šesterokotno glavo je dobro simetrična in dimenzijsko napako vsake strani je mogoče nadzorovati. Ni potrebe po naknadnem mletju, stopnja odpadkov je manjša.
