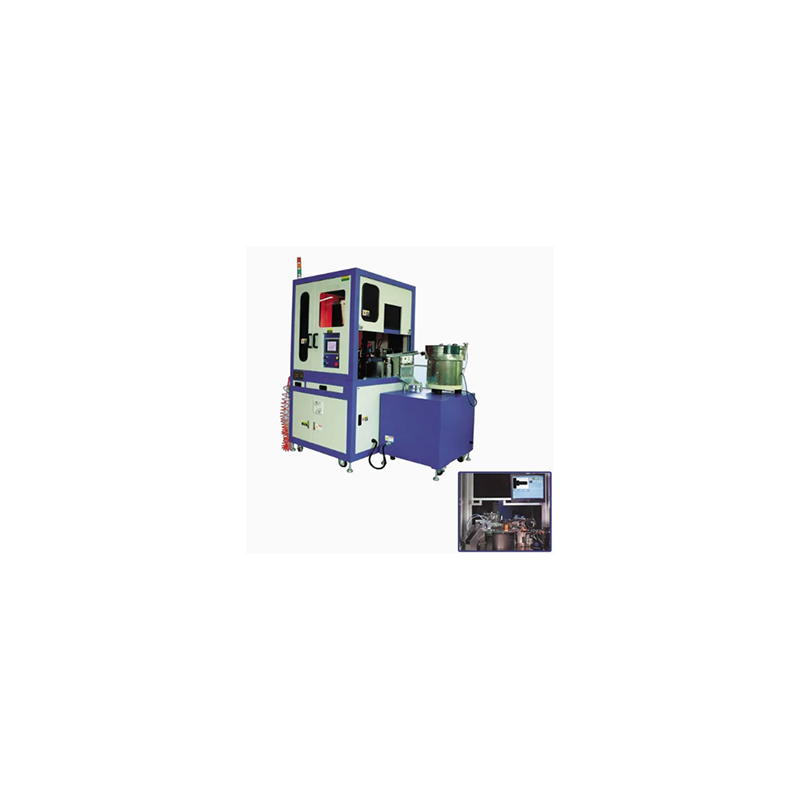

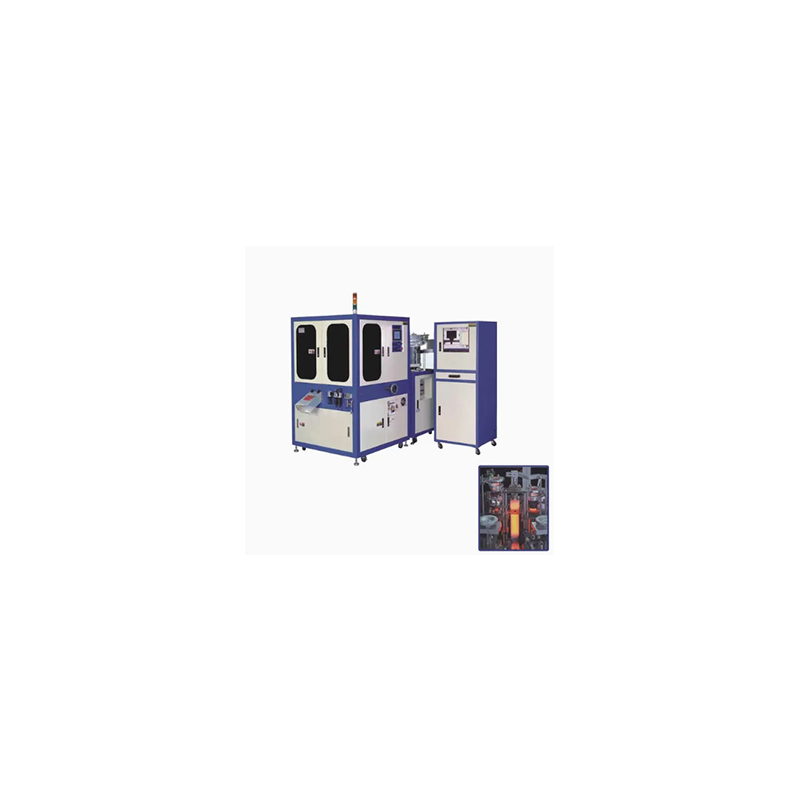

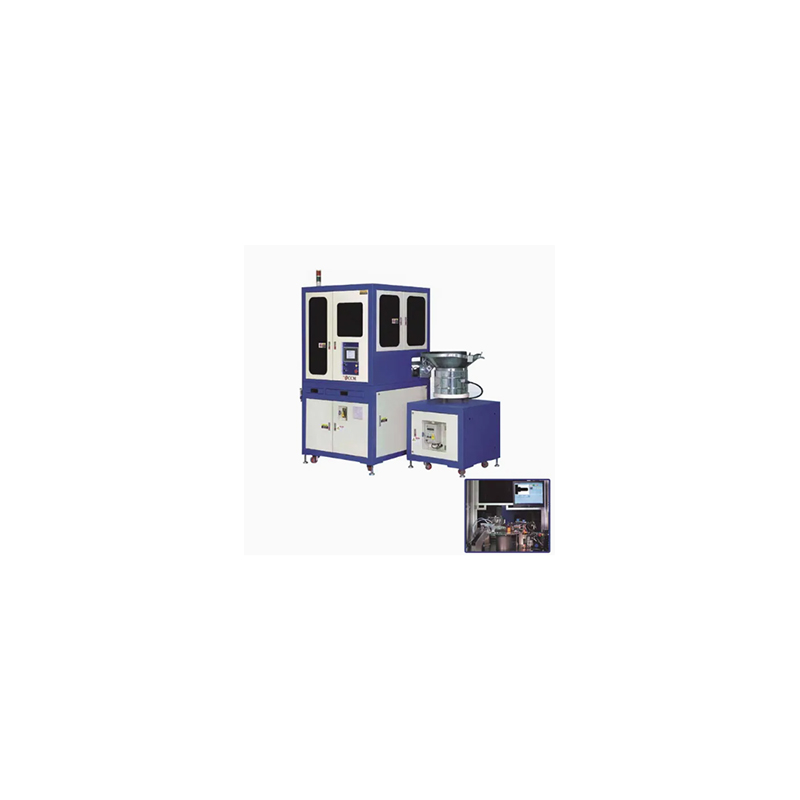

Optični pregledni stroj za razvrščanje Ronen®Bolt lahko zazna težave, kot so upognjene niti, razpokane glave vijakov ali napačne dolžine, nato pa izvajajo razvrščanje. Samo nalijte vijake v stroj in jih bo premaknilo pod kamero in samodejno razlikovalo med dobrimi in slabimi vijaki.
Stroj za pregledovanje optičnih razvrščanja vijakov se uporablja posebej za pregled kakovosti in specifikacijo vijakov. Vanj nalijte kup vijakov in samodejno jih bodo poslali na pregledno območje. Inšpekcijsko območje lahko zazna, ali imajo vijaki kakršne koli težave.
Stroj za pregledovanje optičnih razvrščanja vijakov lahko samodejno dokonča razvrščanje in pregled vijakov. Prejme mešanico številnih različnih vijakov in jih združi v skladu s posebnimi standardi. Ta stroj lahko prepozna tudi okvarjene vijake in zagotovi, da lahko samo kvalificirani deli nadaljujejo v fazi embalaže ali montaže. Nadomešča počasno in nedosledno ročno razvrščanje.
Jedro naprave za pregledovanje optičnih razvrščanja vijakov je njegov vizualni sistem. Kamere z visoko ločljivostjo natančno zajemajo slike z visoko ločljivostjo vsakega vijaka. Namenska programska oprema za analizo nato globoko obdela te slike, pri čemer skozi algoritme, vključno s premerom glave vijakov, premerom vijakov, premerom vijakov, celotnim dolžino, nagibom navoja in slogom glave, izvleče in meri več ključnih značilnih parametrov vijakov, kar zagotavlja natančnost in popolnost zbiranja podatkov.
Stroj ne samo razvrsti po velikosti, ampak lahko tudi prepozna in odstrani okvarjene vijake. Ta vidni sistem ima odlične zmogljivosti za nadzor kakovosti in lahko natančno prepozna različne pogoste okvare, kot so poškodbe niti, upognjene gredi, razpokane ali deformirane glave vijakov, manjkajoče niti in huda korozija. To je nepogrešljiva ključna povezava v postopku samodejnega presejanja.
| Predmet | PS-1100 | PSL-1300 | PSG-1300 | PSG-2300 |
| Premer žice (mm) | Ø3.0-Ø8.0 |
Ø8.0-Ø16.0 |
Ø1.2-Ø3.0 |
Ø8-Ø20 |
| Širina glave (mm) | Ø5-Ø15 |
Ø10-Ø25 |
Ø2.5-Ø8 |
Ø8-Ø35 |
| Višina glave (mm) | 2-10 | 2-25 | 0,5-7 | - |
| Dolžina pod glavo (mm) | 5-70 | 15-120 | 1.5-12 | - |
| Natančnost razvrščanja (mm) | ± 0,03 | ± 0,03 |
± 0,03 |
± 0,03 |
| Hitrost razvrščanja (osebni računalniki/min) | 100-600 | 100-400 | 100-900 | 100-600 |
| Zračni tlak (kg/cm³) |
5 |
|||
| Računalnik | Industrijski računalnik | |||
| Digitalni fotoaparat | Basler | Basler |
Basler |
Basler |
| Neto/bruto teža (kg) | 800/1141 | 950/1351 | 785/1026 | 685/963 |
| Strojna dimenzija (l*w*h) mm | 2000*2000*2100 | 2200*2200*2100 | 1900*1600*1150 | 1400*1850*2130 |
| Dimension After Crating(Host/Vibrating Place+Computer Base)(L*W*H)mm |
1480*1270*2120 1580*1030*1970 |
1650*1580*2120 1800*1100*1970 |
950*1430*2240 | 2240*2080*2240 |
Prodajna točka pregledovanja optičnega pregleda vijaka je, da lahko brez večjega truda zazna zelo natančno. Lahko predela na stotine vijakov na minuto. Celo majhno zarezo na niti je mogoče zajeti. Specifikacije so natančne in zmede ni. Poleg tega ne potrebuje stalnega spremljanja in s tem prihrani delovno silo in stroške.
