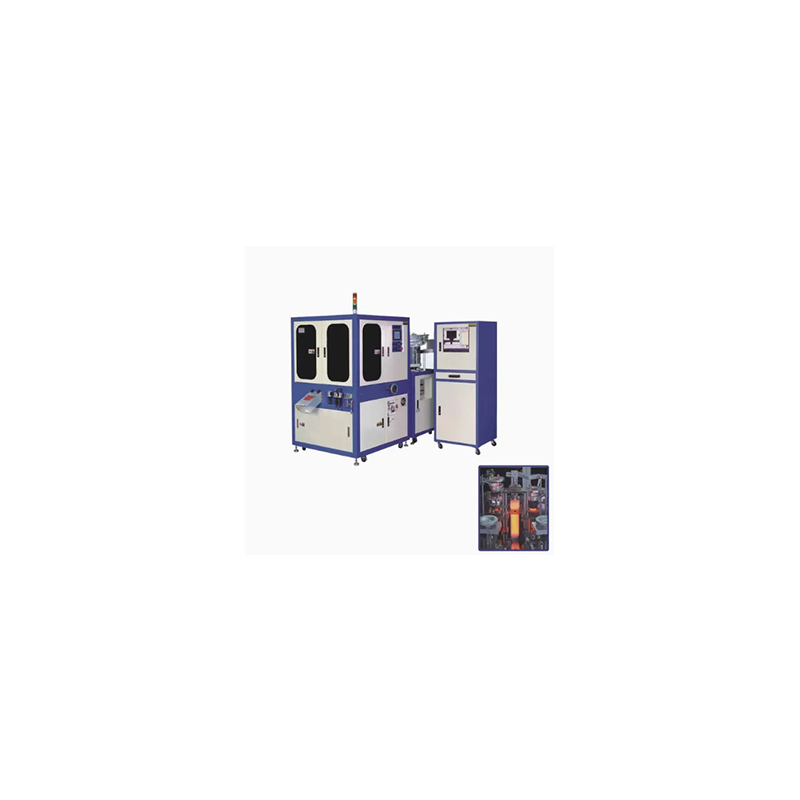

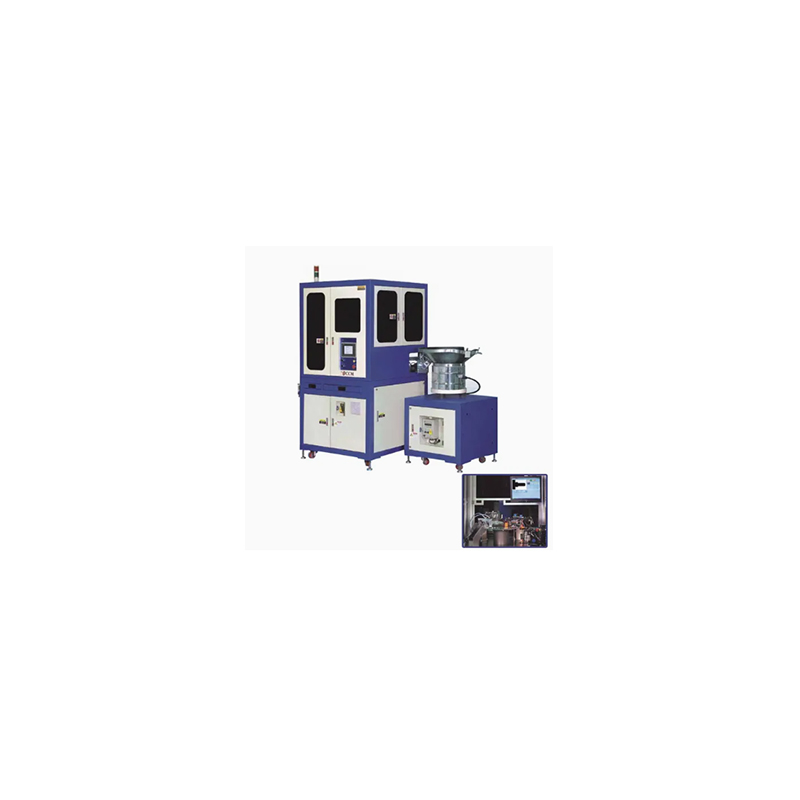

Optični sortični stroj za oreške Ronen®, zasnovan tako, da izpolnjuje visoke standarde proizvajalcev, uporablja kamere za pregled kvadratnih oreščkov. Lahko zazna napake, kot so razpokani vogali matic ali deformiranih niti, in jih loči. Kvalificirane oreščke bo samodejno razvrstil v eno polje za razvrščanje in nekvalificirane oreščke v drugo polje za razvrščanje.
Stroj za optično razvrščanje kvadratnih oreščkov je posebej zasnovan tako, da prepozna pokvarjene izdelke in jih razvrsti po specifikacijah za kvadratne oreščke. Z uporabo optičnega objektiva in razsvetljave lahko zazna, ali ima kakšna težava z matico.
Stroj za optično razvrščanje kvadratnih oreščkov je posebna oprema za razvrščanje, zasnovana za kvadratne oreščke. IT jedro rešuje dve ključni potrebi: najprej s tehnologijo optičnega prepoznavanja natančno zajame kvadratno strukturo, obrise robov in vogala ter druge značilnosti kvadratnih oreščkov ter hitro loči kvadratne matice od mešanih pritrdilnih elementov, kot so vijaki, okrogle matice in podložke, da se izogne zmede podobnih delov; Drugič, za ločene kvadratne matice preizkuša ključne atribute, kot so velikost (na primer stranska dolžina, diagonalna razdalja), debelina in velikost niti (na primer nagib, nominalni premer), in organizira mešane serije kvadratnih oreščkov v skupine z enakomernimi specifikacijami, ki zagotavljajo standardizirane materiale za poznejše skladišča in montažne povezave. Celoten postopek se opira na optično tehnologijo, da doseže učinkovito in natančno razvrščanje.

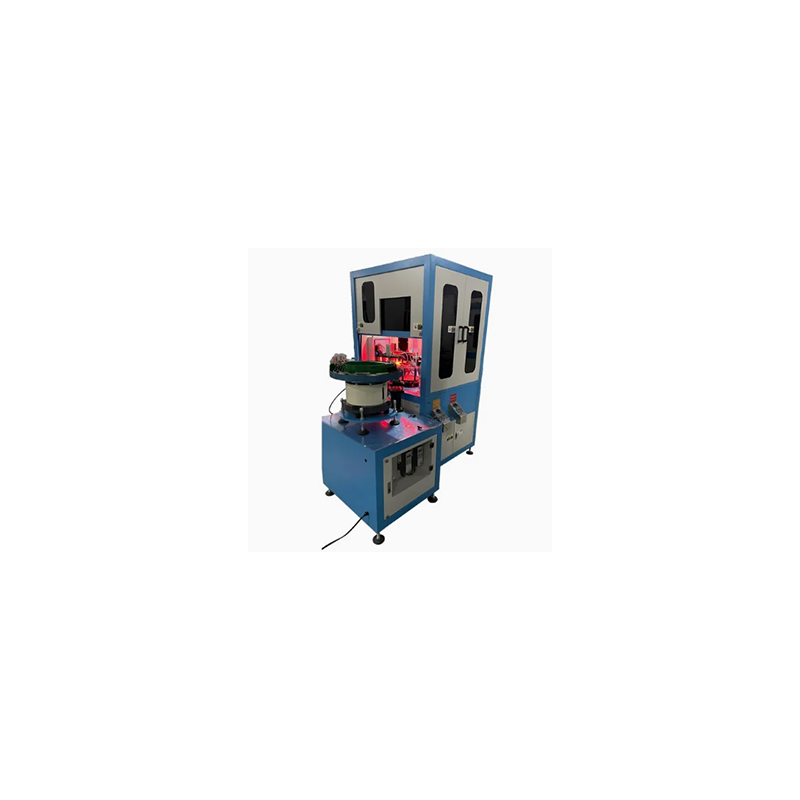

Stroj za optično razvrščanje kvadratnih matic uporablja vibrirajoči podajalnik posode in je opremljen s progami po meri in usmerjenimi orodji. Ta orodja so bila natančno zasnovana tako, da varno postavljajo vsako kvadratno matico, običajno z eno stranjo ravno navzdol, kar omogoča fotoaparatu, da dobi konsistentne poglede od zgoraj navzdol in s tem omogoči natančno merjenje.
Poleg razvrstitve velikosti lahko stroj prepozna in odstrani tudi pokvarjene dele. Vizualni sistem lahko zazna skupne napake, kot so poškodbe vogala, razpoke, manjkajoče niti (za predhodno zapišene matice), huda rje ali napačne premere. Ta funkcija nadzora kakovosti zagotavlja, da lahko v embalažo vstopijo samo kvalificirani oreški.
| Predmet | PS-1100 | PSL-1300 | PSG-1300 | PSG-2300 |
| Premer žice (mm) | Φ3.0-f8.0 |
Φ8.0-f16.0 |
Φ1.2-f3.0 |
Φ8-f20 |
| Širina glave (mm) | Φ5-f15 |
Φ10-f25 |
Φ2.5-f8 |
Φ8-f35 |
| Višina glave (mm) | 2-10 | 2-25 | 0,5-7 |
|
| Dolžina pod glavo (mm) | 5-70 | 15-120 | 1.5-12 |
|
| Natančnost razvrščanja (mm) | ± 0,03 | ± 0,03 |
± 0,03 |
± 0,03 |
| Hitrost razvrščanja (osebni računalniki/min) | 100-600 | 100-400 | 100-900 | 100-600 |
| Zračni tlak (kg/cm³) |
5 |
|||
| Računalnik | Industrijski računalnik | |||
| Digitalni fotoaparat | Basler | Basler |
Basler |
Basler |
| Neto/bruto teža (kg) | 800/1141 | 950/1351 | 785/1026 | 685/963 |
| Stroj dimensipn (l*w*h) mm | 2000*2000*2100 | 2200*2200*2100 | 1900*1600*1150 | 1400*1850*2130 |
| Dimension After Crating(Host/Vibrating Place+Computer Base)(L*W*H)mm |
1480*1270*2120 1580*1030*1970 |
1650*1580*2120 1800*1100*1970 |
950*1430*2240 | 2240*2080*2240 |
Prodajna točka kvadratnega optičnega razvrščanja oreščkov je, da lahko natančno in hitro razvrsti kvadratne oreščke. Njegova kamera lahko zajame iz več zornih kotov, zato je pokvarjenih izdelkov v bistvu nemogoče pobegniti od zaznavanja. Hitrost je tudi hitrejša od ročnega delovanja, natančnost pa ostane enaka tudi po neprekinjenem delovanju več ur.
